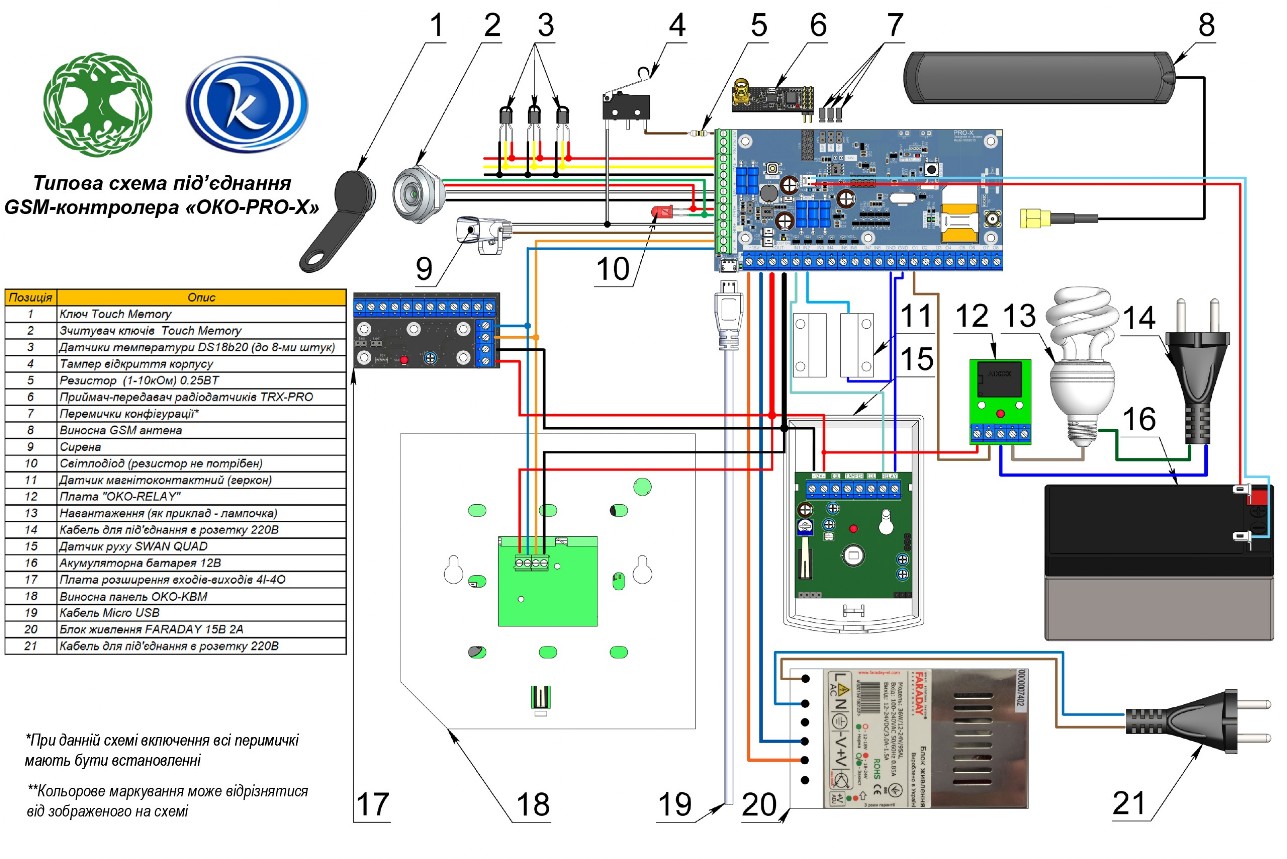

Схема використання GSM-контролера «PRO-X»
Вами поставлені задачі, наші технічні рішення з максимально вирішим поставлені задачі. Проектування приладів контролю та управління на основі GSM контролерів.

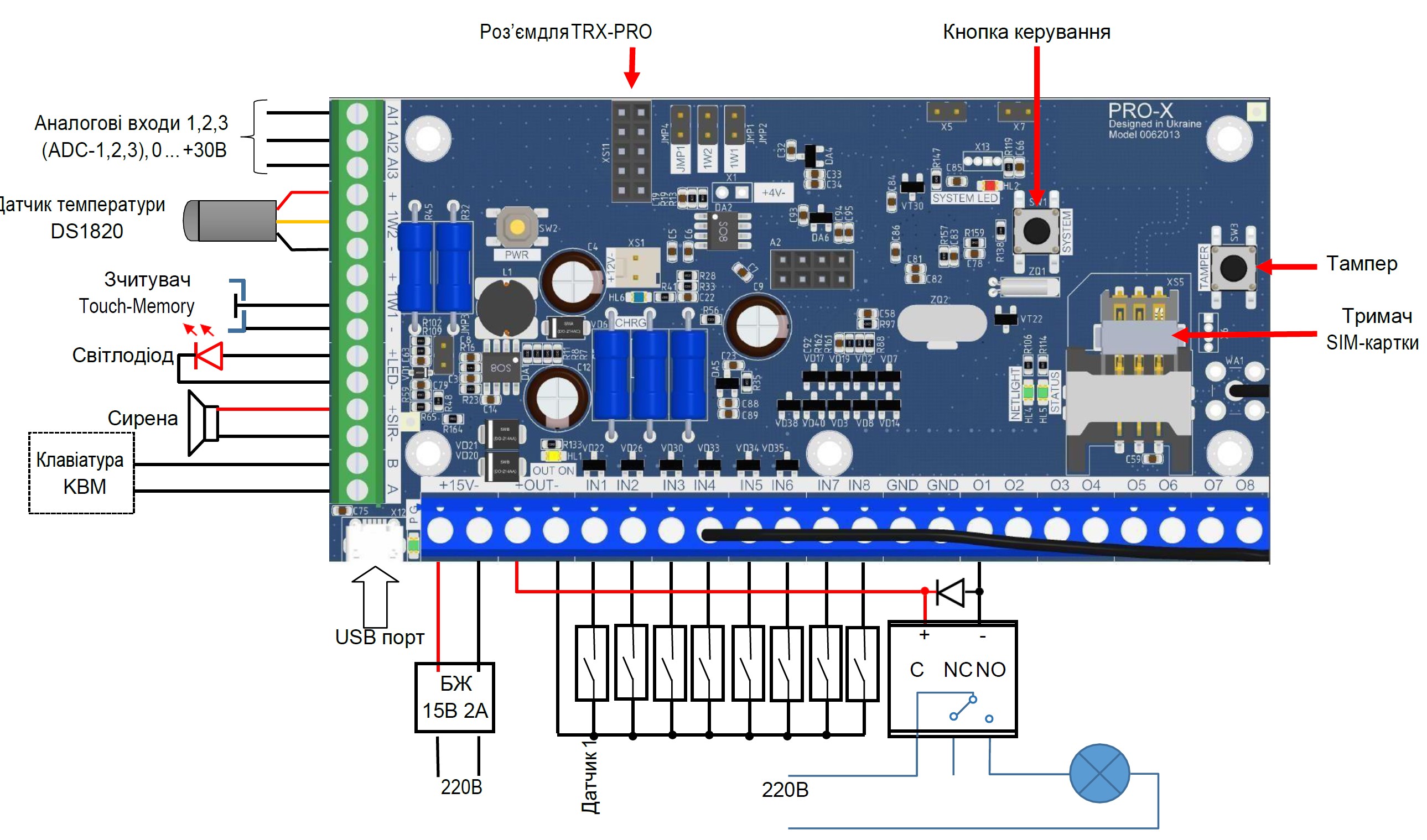

Головна плата GSM-контролер «PRO-X»
Ефективне використання в засобах автоматики, контроль за працездатністю обладнання, управління електроприладами. Вісім датчиків температури контроль керування приладами опалення та охолодження. Вісім входів і виходів використання в елементах автоматики, рішень віддаленого та локальному контролю. Охоронна пожежна сигналізація повідомлення на локальні пристрої, через інтернет, СМС повідомлення. Отримати опис схемотехніки

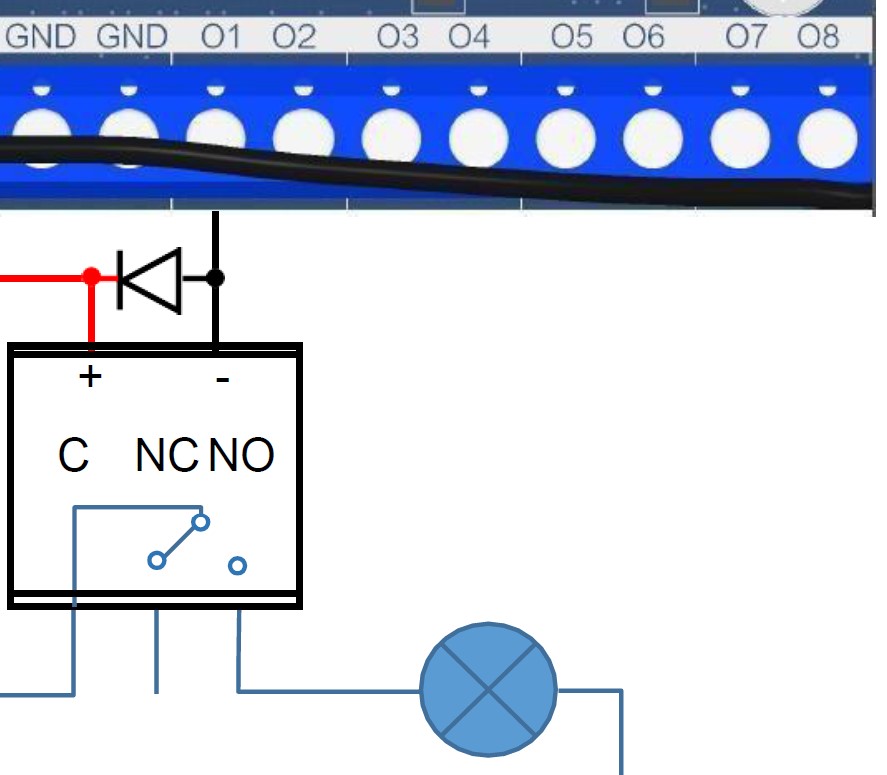

Використання виходів.
Вихід приладу працює відповідно налагодження, змінює свій стан при наступних подіях: зміна стану одного із входів, зменшення або збільшені значення температури одного з датчикі, зміна рівня на аналоговому вході, СМС команда або через програму з мобільного. Використання силового реле на виході керує електрообладнанням в системі автоматики.

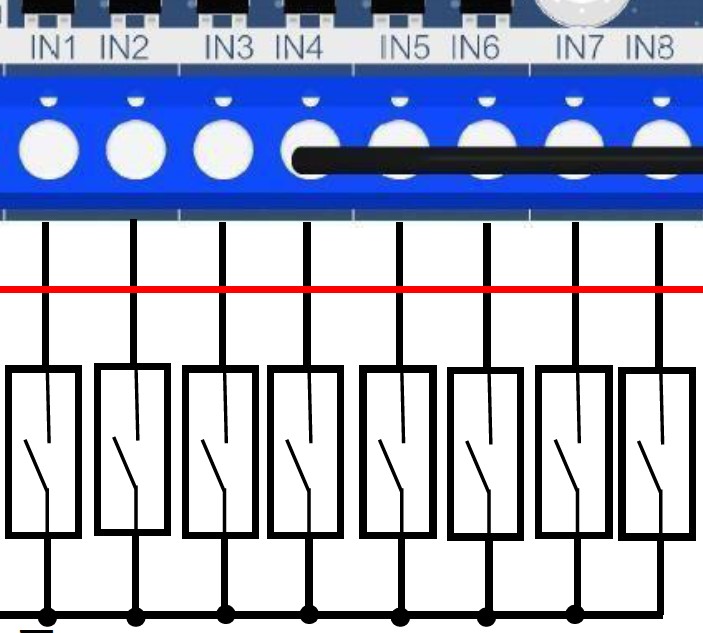

Використання входів
Використання в системах автоматики контроль стану електрообладнання (робота, зупинка), реєстрація подій елементи автоматики, контроль датчиків сигналізації різного призначення. Управління виходами відповідно правил створених в налагодженні.

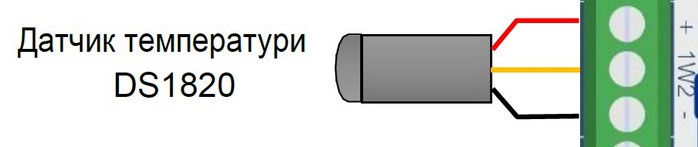

Датчики температури
Вісім датчиків контролю температури з СМС повідомленням про зміну температури на мобільний або на програмне
забезпечення. Встановлення критичного контрольованого значення температури з
налагодженням повідомлення. Керування температурою приладів опалення, робота в
якості термостат.
Індикатор стану приладу, готовність входів, режим охорона інше залежно налагоджень.
Зчитувач ключів TOUCH-MEMORY. При використані режимів охорони.
USB – порт - програмування аналіз працездатності пристрою.
Вихід підключення світлових та аудіо сповіщувачів (сирени), програмується час відпрацювання подання сигналу. Основне використання охорони об’єкту.

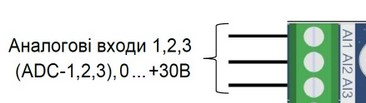

Аналогові входи. Фіксування зміни стану входу «0», «1», або зміна рівня напруги в межах встановленої рівня, наприклад при зміні напруги за межи +12 - +15 буде змінено стан виходу. Застосовується в елементах автоматики. Можливо використовувати як лічильник подій до моменту скидання.

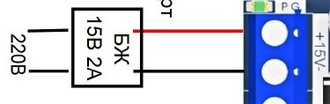

Підключення блока живлення. Акумулятор підключається
на головну плату або у складі блоку живлення. Рекомендовано в залежності від
потреб але не менше 1,5А повноцінного живлення.

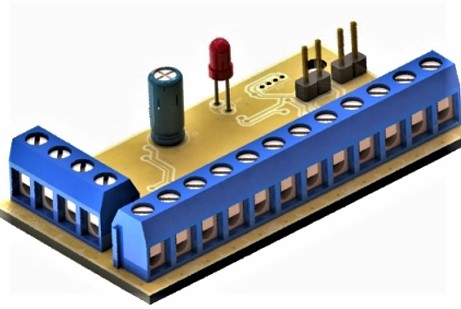

Підтримуються модулі розширення
